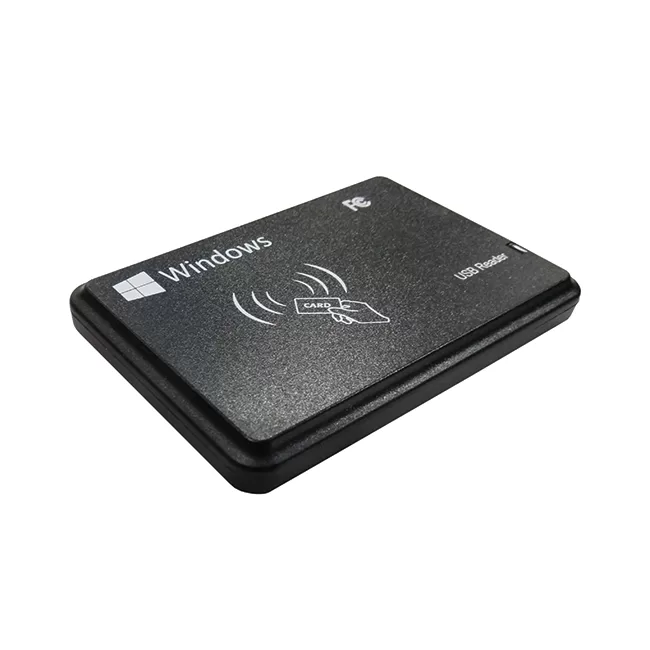

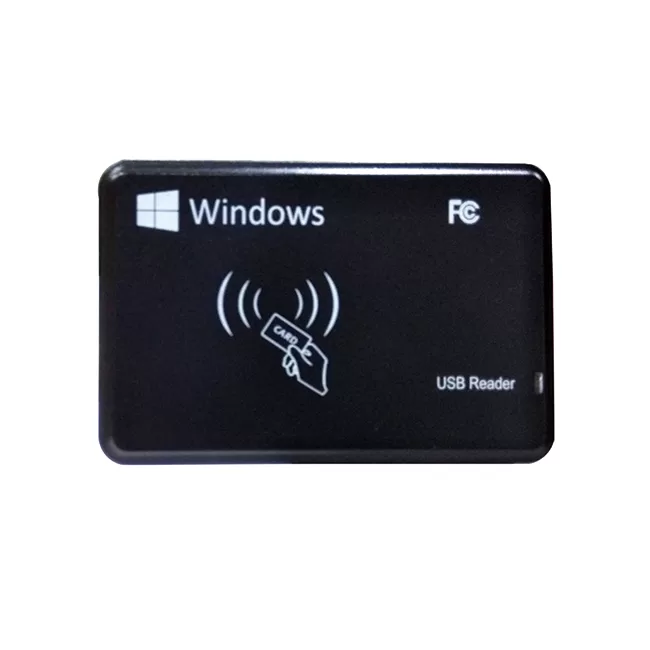

Cititor/Scriitor de carduri RFID de înaltă performanță
RCR-3342 este un dispozitiv de înaltă performanță cititor de carduri RFID de birou/writer, citire și scriere (Classic S50 și S70, Plus X, S), ISO 14443A/B/ B, ISO 15693 și carduri din seria Desfire.
Cu un slot SAM, interfața RS232/USB/TTL este opțională.
Poate fi aplicat pe scară largă în industriile sistemelor de prezență, controlului accesului, transportului public și orice alte sisteme terminale.
. Format pachet de date
Există trei tipuri de pachete de date: cap de pachet, bloc de date, comandă. Când lungimea unei comenzi USB depășește 64 de octeți, va adopta transmisia de pachete de separare, comanda separată este resigilată cu un nou pachet de date, se numește bloc de date.
Ar trebui să trimită capul de pachet la început înainte de a trimite blocul de date, capul de pachet conține informații detaliate despre trimiterea blocului de date.
Caietul de sarcini:
| Voltaj | +5VDC (± 5%) |
|---|---|
| Actual | <120mA |
| Tip card | Citire și scriere 1 (Classic S50, S70), Plus X, Plus S, ISO14443A/B, ISO15693, Desfire, Smart card |
| Distanţă | Tip A: 0 ~ 8 cm, tip B: 0 ~ 5 cm, ISO15693: 0 ~ 10 cm |
| Interfață | RS232, TTL, USB |
| Rata baud | 9600(implicit)~115200 BPS |
| Temperatură | Funcționare: 0°C ~ + 60°C Depozitare: -20°C ~ + 60°C |
| Umiditate | Funcționare: 5% ~ 95% RH Depozitare: 20%~ 90% RH |
| Dimensiune | 118 mm (L) x 75 mm (L) x 17 mm (Î) |
Avantaje
Interfață principală J1 (6*2,0 mm)
Folosit pentru comunicații RS232 și USB, descrierea definiției PIN:
Pin1 —- GND
Pin2 —- VCC (DC+5V)
Pin3 -- GND
Pin4 —- RS232.RX sau RS485.B sau USB.D+
Pin5 —- RS232.TX sau RS485.A sau USB.D-
Pin6 —- GND
Interfață extinsă J2 (8*2,0 mm)
Folosit pentru TTL. Descrierea definiției PIN:
Pin1 —- VCC (DC+5V)
Pin2 —- GND
Pin3 —- TTL.RXD
Pin4 —- TTL.TXD
Pin5 —- GPIO0
Pin6 —- GPIO1
Pin7 —- Wiegand.D0
Pin8 —- Wiegand.D1
