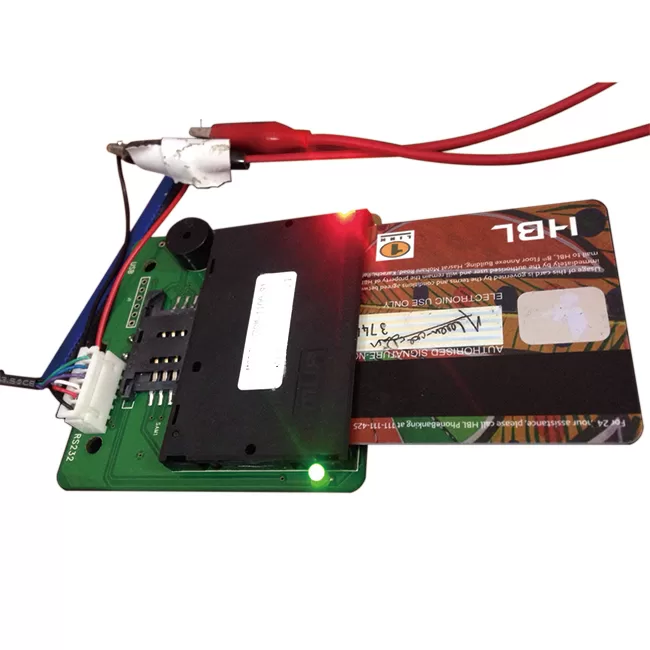

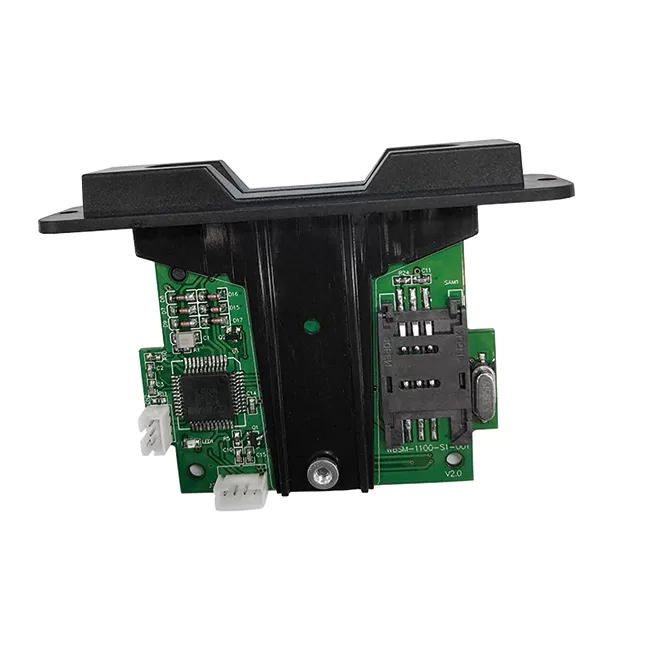

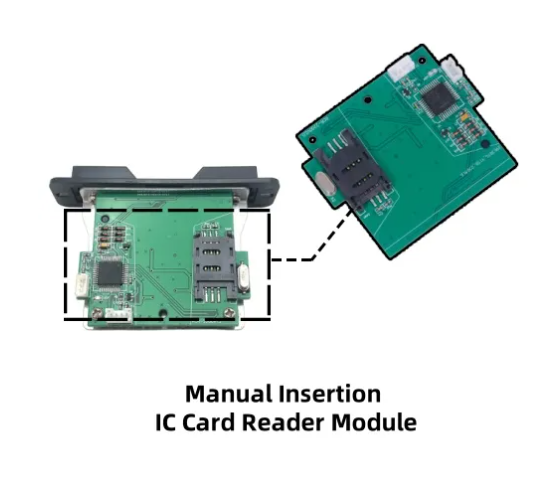

RS232インターフェースを備えた手差し式ICカードリーダー
RCR-2200シリーズ(旧名WBSM-1100シリーズ)は、ISO 7811/7816に準拠した手差しタイプのICカードリーダライタモジュールで、T=0プロトコルとT=1プロトコルをサポートしたICカードです。カードの高速化により、ユーザーエクスペリエンスが向上しました。
特徴
ISO7816-1、2、3、4に準拠
読み取り/書き込み T=0/T=1
読み取り/書き込み SLE4442、SLE4428 およびその他の互換製品
読み取り/書き込み AT24C01A/02/04/08/16/32/64/128/256、AT88SC10X およびその他の互換製品
新設計のICカードコネクタを採用し、カードの破壊を軽減
電気回路保護により、カードの誤動作を防止します。電源不安定時のカードの読み書き禁止
仕様：
| 電源 | 電源 |
|---|---|
| +5VDC (±5%) | +5VDC (±5%) |
| 現在 | 現在 |
| <60mA | <60mA |
| 一生 | 一生 |
| >100,000 cycles | >100,000 cycles |
| インタフェース | インタフェース |
| RS232 | RS232 |
| ボーレート | ボーレート |
| 9600(デフォルト)~115200BPS | 9600(デフォルト)~115200BPS |
| 温度 | 温度 |
| 動作時：0℃～+60℃ 保管時：-20℃～+60℃ | 動作時：0℃～+60℃ 保管時：-20℃～+60℃ |
| 湿度 | 湿度 |
| 動作時: 20 % ～ 90% RH 保管時: 5% ～ 95% RH | 動作時: 20 % ～ 90% RH 保管時: 5% ～ 95% RH |
| 重さ | 重さ |
| 約。 50g | 約。 50g |
| 寸法 | 寸法 |
| 75mm(長さ)×70mm(幅)×13mm(高さ) | 75mm(長さ)×70mm(幅)×13mm(高さ) |
データパケットフォーマット
データパケットにはパケットヘッド、データブロック、コマンドの3種類があります。 USB コマンド長が 64 バイトを超える場合、分離パケット送信が採用され、分離されたコマンドは新しいデータ パケットで再封止され、データ ブロックと呼ばれます。データブロックを送信する前に、最初にパケットヘッドを送信する必要があります。パケットヘッドには、送信データブロックの詳細情報が含まれています。
アプリケーション
Mail & package management system
パーキングメーターシステム
ハンディターミナル
アクセス制御システム
勤怠管理システム
